沉降缝 施工技术方案

北京富卓苑二期工程（12#、13#、14#楼）

13#楼与12#、14#楼间80mm沉降缝

施工技术方案

江苏南通三建集团公司富卓苑项目经理部

施工组织设计（施工方案）审批表

        表式43

第一章、工程概况

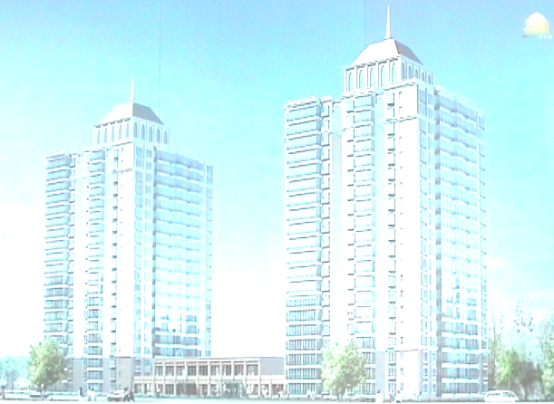

富卓苑二期工程由12#、14#住宅楼和13#商业楼三个单体组成，总建筑面积60055.6㎡，由南向北依次为12#楼、13#楼、14#楼。其中12#、14#住宅楼为钢筋混凝土剪力墙结构，地下二层，地上二十层。±0.00相当于绝对标高40.50米，基底标高为－7.05米；13#商业楼为钢筋混凝土框架结构。地下二层，地上二层。±0.00相当于绝对标高39.90米，基底标高为－9.00米。13#商业楼基础埋设深度较12#、14#楼深2.55米，三栋单体间互不相连，设80㎜沉降隔开，这给施工中的模板、防水施工带来一定困难。

第二章、施工方案

（一）、基础部位

1、13#楼基础部位外模采用砖代模，砖模采用标准红机砖砌筑，厚度为240厚，砌筑高度为1.5米高（－9.00米砌至－7.50米）；内模采用竹胶板自制定型模，受条件限制，只能采取单面支模。（见附土图一）

2、12#、14#楼基础部位施工必须13#楼地下二层墙体施工完毕并做完防水后。在靠13#楼一侧，在13#楼外墙防水做完后并通过验收后，在13#楼外墙贴40厚高密度（密度40以上）聚苯板，聚苯板采用点粘贴法。在贴好的聚苯板外抹20厚砂浆保护层，待砂浆保护层养护完毕能达做防水的要求后，直接将12#（14#）楼的基础防水做在砂浆保护层上，保护层施工完毕后，直接进行底板钢筋施工。（见附图二）

       沉降缝的施工，要求做到使缝两边的构造物能自由沉降，又能严密防止水分渗漏，故沉降缝必须贯穿整个断面(包括基础)。  ①基础部分  可将原基础施工时嵌入的沥青木板或沥青砂板留下，作为防水之用。如基础施工时不用木板，也可用粘土填入捣实，并在流水面边缘以1：3水泥砂浆填塞，深度约为15cm。  ②涵身部分  缝外侧以热沥青浸制的麻筋填塞，深度约为5cm，内侧以1：3水泥砂浆填塞，深度约为15cm，视沉降缝处圬工的厚薄而定。缝内可以用沥青麻筋与水泥砂浆填满；如太厚，亦可将中间部分先填以粘土。  ③沉降缝的施工质量要求  沉降缝端面应整齐、方正，基础和涵身上下不得交错，应贯通，嵌塞物应紧密填实。  ④保护层  各式有圬工基础涵洞的基础襟边以上，均顺沉降缝周围设置粘土保护层，厚约20cm，顶宽约20cm。对于无圬工基础涵洞，保护层宜使用沥青混凝土或沥青胶砂，厚度10—20cm。
